色多多视频在线I免费成人av在线看I久久成人综合视频I日韩欧美高清免费I中文字幕资源网 国产I欧洲精品二区I亚洲综合在线五月I深夜精品福利

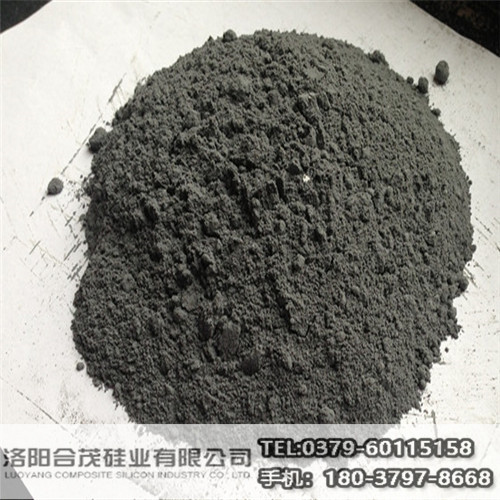

　　微硅粉如何檢測二氧化碳的含量?我們一起來了解下吧。

　　1、微硅粉燒失量的檢測化驗：

　　準確稱重硅粉試樣0.5g，經過105~110℃烘干，加入鉑坩堝中，再經950~1000℃灼燒45min，然后將坩堝放在干燥其中冷至室溫，稱重。如此反復，直至恒重。

　　燒失量=(m-m1)/m×100

　　式中：m1——灼燒前試樣的質量;

　　m——灼燒后試樣的質量;

　　2、氫氟酸重量法檢測化驗微硅粉中二氧化硅含量：

　　準確稱取0.25g測定過燒失量之后的試樣，用少量水潤濕，加入4~5滴硫酸(1+1)及5~7mL氫氟酸，放在電熱板或電爐上以低溫加熱揮發，至近干時，取下放冷。再加2~3滴硫酸(1+1)及3~4mL氫氟酸，繼續加熱揮發至干，然后升高溫度，至三氧化硫白煙完全逸盡，將鉑坩堝至于高溫爐中，于900℃的溫度灼燒30min。取出，放在干燥器中冷至室溫，稱重。如此反復，直至恒重。

　　試樣中二氧化硅SiO2質量百分數按下式計算：

　　二氧化硅SiO2=(m-m1)/m×100

　　式中：m1——灼燒后試樣和坩堝的質量;

　　m2——殘渣和坩堝的質量;

　　m——試樣的質量;

　　以上檢測微硅粉二氧化碳含量的方法，你學會了嗎?如果仍然存有疑問，可直接聯系洛陽合茂硅業有限公司，公司***從事研制開發高品質微硅粉，堅決不移地執行將心比心，與用戶一心，以心換心，讓用戶放心的質量方針和熱情周到的售后服務，保持和發揚良好的職業道德風尚，贏得了社會各界的充分肯定。

Tags:微硅粉 微硅粉廠家
